编者按:京津冀国家技术创新中心培育企业北京超维景生物科技有限公司联合北京大学团队再一次突破脑成像极限,研发成功最新一代微型化三光子显微成像系统

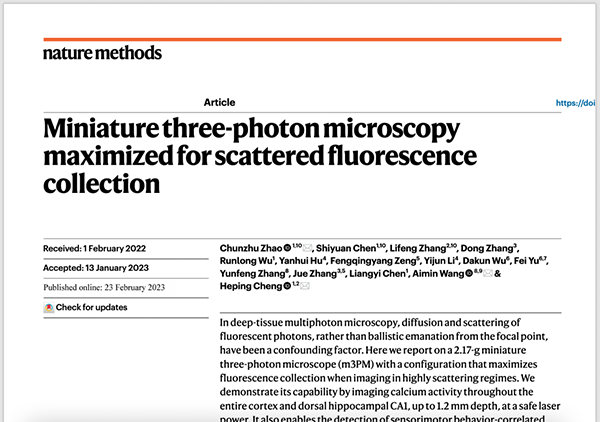

2023年2月23日,京津冀国家技术创新中心学术合伙人、北京大学程和平-王爱民团队联合北京超维景生物科技有限公司在 Nature Methods 在线发表题为 Miniature three-photon microscopy maximized for scattered fluorescence collection  的文章。




文中报道了重量仅为2.17克的微型化三光子显微镜(图1),首次实现对自由行为小鼠的大脑全皮层和海马神经元功能成像,为揭示大脑深部结构中的神经机制开启了新的研究范式。

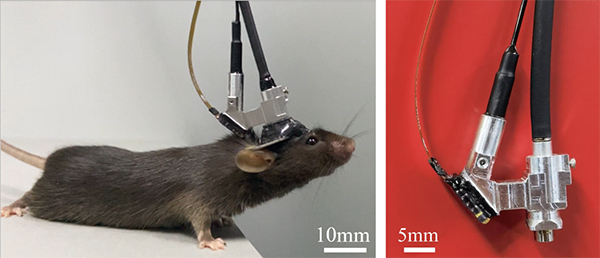

图1 小鼠佩戴微型化三光子显微镜实景图


解析脑连接图谱和功能动态图谱是我国和世界多国脑计划的一个重点研究方向,为此需要打造自由运动动物佩戴式显微成像类研究工具。2017年,北京大学程和平院士团队成功研制第一代 2.2 克微型化双光子显微镜,获取了小鼠在自由行为过程中大脑皮层神经元和神经突触活动的动态图像。2021年,该团队的第二代微型化双光子显微镜将成像视野扩大了 7.8 倍,同时具备获取大脑皮层上千个神经元功能信号的三维成像能力。


01

微型化三光子显微镜突破成像深度极限


海马体位于皮层和胼胝体下面,在短期记忆到长期记忆的巩固、空间记忆和情绪编码等方面起重要作用。在啮齿类动物研究模型中,海马距离脑表面深度大于一个毫米。由于大脑组织,特别是胼胝体,具有对光的高散射光学特性,所以突破成像深度极限是长期以来困扰神经科学家的一个极大的挑战。此前的微型化单光子及微型化多光子显微镜均无法实现穿透全皮层直接对海马区进行无损成像。


此次,北京大学最新研发的微型化三光子显微镜一举突破了此前微型化多光子显微镜的成像深度极限:

1、显微镜激发光路可以穿透整个小鼠大脑皮层和胼胝体,实现对小鼠海马CA1亚区的直接观测记录(图2,Video 1-2)。神经元钙信号最大成像深度可达1.2 mm,血管成像深度可达1.4 mm。

2、在光毒性方面,全皮层钙信号成像仅需要几个毫瓦,海马钙信号成像仅需要20至50毫瓦,大大低于组织损伤的安全阈值。因此,该款微型化三光子显微镜可以长时间、不间断连续观测神经元功能活动,且不产生明显的光漂白与光损伤。

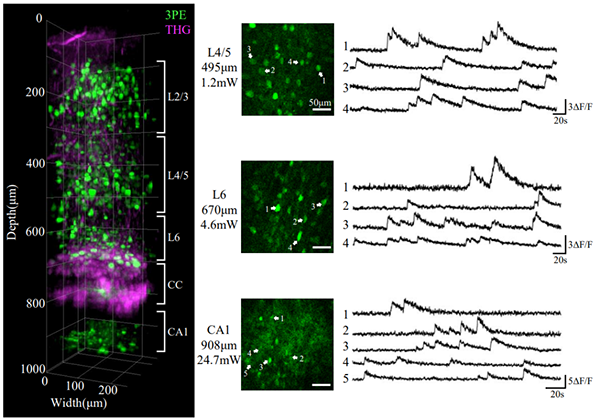

图2 微型三光子显微成像记录小鼠大脑皮层L1-L6和海马CA1的结构和功能动态。CC:胼胝体。绿色代表GCaMP6s标记的神经元荧光钙信号,洋红色代表硬脑膜、微血管和脑白质界面的三次谐波信号。


以下视频来源于超维景,时长00:31

.


Video 1:

这是使用北大微型化三光子显微镜拍摄的小鼠大脑从大脑皮层到胼胝体再到海马CA1亚区的三维重建图。绿色代表GCaMP6s标记的神经元荧光信号,洋红色代表硬脑膜、微血管和脑白质界面的三次谐波信号。左上角显示成像深度,可以看到,激光进入大脑,以硬脑膜作为0点,向下移动z轴位移台,我们一次看到了皮层L1至L6分层的神经元胞体和微血管,之后我们看到了胼胝体致密的纤维结构。在穿过胼胝体后,我们继续向下,我们终于看到了位于海马CA1亚区的神经元胞体。


以下视频来源于超维景,时长00:35

.

Video 2:

左下图是小鼠佩戴着微型化三光子探头,在鼠笼(长29厘米× 17.5厘米宽× 15厘米高)中自由探索。左上图是此时小鼠佩戴的微型化三光子探头正在对深度为978 μm的海马CA1亚区神经元荧光钙信号进行成像(帧率8.35Hz,物镜后的光功率为35.9 mW)。右图展示了左上图中10个神经元的钙活动轨迹,尖峰代表钙信号发放。钙活动轨迹上移动的蓝线与小鼠自由行为视频同步。


02

全新的光学构型设计


北京大学微型化三光子显微镜成像深度的突破得益于全新的光学构型设计。(图3)



图3 微型化三光子显微镜光学构型


通过对皮层、白质和海马体建立分层散射模型进行仿真,发现荧光信号从深层组织到达脑表面时已经处于随机散射的状态,使得显微物镜荧光收集效率降低,从而极大限制了成像深度。针对这一问题,经典阿贝聚光镜结构被引入构型设计中:微型阿贝聚光镜与简化的无限远物镜密接可以提高散射光的通透效率;阿贝聚光镜与激发光路中的微型管镜部分复用,可以进一步简化结构,降低损耗。总体上,新微型化显微镜的散射荧光收集效率实现了成倍的提升。


03

生物应用


同时,利用微型化三光子显微镜,作者研究了小鼠顶叶皮层第六层神经元在抓取糖豆这一感觉运动过程中的编码机制:发现大约37%的神经元在抓取动作之前就开始活跃且在抓取时最活跃,大约5.6%的神经元在抓取动作之后开始活跃,说明不同神经元参与了不同阶段的编码。(图4,Video 3)这一结果初步展示了微型化三光子显微镜在脑科学研究中的应用潜力。

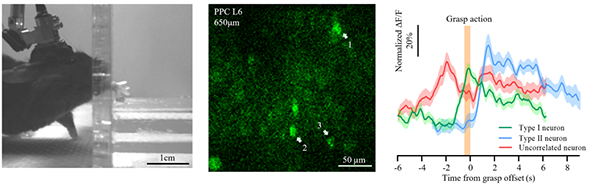

图4  小鼠顶叶皮层第六层神经元在抓取糖豆任务中的不同反应类型


以下视频来源于超维景,时长01:16

.

Video 3:

左图是佩戴着微型化三光子显微镜的小鼠在0.5厘米狭缝中用手抓取糖豆吃。中间图是此时微型化三光子显微镜探头拍摄的PPC脑区皮层第6层神经元(位于650微米深度)荧光钙信号(GCaMP6s标记的神经元,帧率15.93 Hz)。右图是选取中间图中5个神经元的钙活动轨迹,其中每条绿线表示一次小鼠的抓取动作。移动的蓝色线与左图的小鼠行为视频以及中间图中的神经元活动同步。视频以正常(×1)、慢速(×0.5)和快速(×10)的速度播放,以便于查看抓取行为。


北京大学未来技术学院博士后赵春竹、北京大学前沿交叉学科研究院博士研究生陈诗源、北京大学分子医学南京转化研究院研究员张立风为该论文的共同第一作者,北京大学程和平、王爱民、赵春竹为论文的共同通讯作者,北京超维景生物科技有限公司胡炎辉、李谊军、陈燕川、付强、高玉倩、江文茂、张颖也参与了此项工作的开发。该项目得到科技创新2030-“脑科学与类脑研究”重大项目、中国医学科学院医学与健康科技创新工程—脑疾病的线粒体机制研究创新单元、国家自然科学基金委、国家重大科研仪器研制专项、科技部重点研发计划等经费支持。


关于超维景:北京超维景生物科技有限公司是一家专注于高端生物医学成像装备研发、生产和销售的高科技公司。公司研发和生产的微型化双光子显微镜基于自主研发的核心技术,在世界上第一次获取了自由行为小鼠大脑细胞和亚细胞结构的清晰、稳定的动态图像。这项发明于被Nature Methods 评为“2018年度方法”,被国家科技部评为“2017年度中国十大科学进展”。这款配戴式双光子显微镜已被国内外科学家应用于神经科学研究的多个领域,并获得了业内知名专家学者的高度认可,它开启了神经科学研究的新范式,被誉为神经学研究的“革命性”工具。
