京津冀中心创新成果丨“新一代低密度高温轴承材料”项目研究取得重要进展

2022-07-22
来源:“京津冀国家技术创新中心”微信公众号
分享:

轴承被称为“高端装备的关节”,是传递运动和承受载荷的重要支撑转动部件。随着近年民航发动机推重比和长寿命需求的不断提高,其轴承表面工作温度将达到350~500℃。然而当前国产轴承尚无法满足极端环境下的使用要求,亟需自主开发新一代的高性能轴承材料,以突破海外技术垄断。


京津冀国家技术创新中心(以下简称“中心”)与北京航空航天大学联合启动了“新一代低密度高温轴承材料”项目,旨在研发一种兼具高硬度、高耐蚀性和适当弹性模量的新型低密度高温耐磨轴承合金材料,以解决我国新一代航空发动机的轴承的关键材料需求。


该项目在团队多年镍钛形状记忆合金的研究基础上,通过向镍钛合金中加入第三组元,以及适当的热处理工艺优化等手段,揭示了添加合金元素对相结构的作用机制和合金强韧化机理,掌握了一种低密度、高硬度、耐腐蚀的60NiTi-X轴承合金的制备技术,并成功制备出铸锭。该合金具有十分优异的综合性能,其密度为6.5~7.1g/cm³,比现有轴承钢减重约10%,硬度可达到58~65HRC,最高使用温度达到500℃,且耐蚀性极佳。

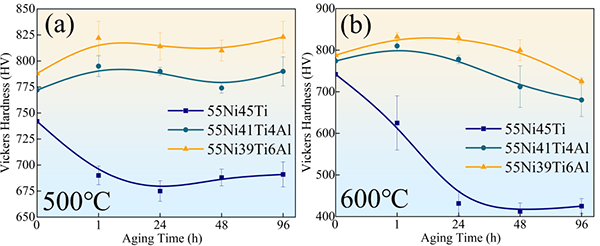

图1 长时间保温热处理对60NiTi合金微观组织稳定性和力学性能的影响



图2 Nb/Hf元素对60NiTi合金微观组织与力学性能的影响


目前,该项目已顺利通过中期节点检查,未来持续对60NiTi-X轴承合金的关键性能指标进行深入评估。同时,基于60NiTi-X轴承合金优异的超弹性、高强度、高硬度和耐腐蚀性能,将进一步拓展该材料在医疗器械、机械、电子、化工等领域的应用。
